水環真空泵在真空輸送的工藝分析

真空吸送固體的裝置主要由吸嘴、輸料管、分離器、輸氣管、除塵器及真空泵等部分組成。

水環式真空泵吸送固體粉狀物料的特點是工作可靠，結構簡單，操作方便，噪音小。由于用水作介質，即使空氣中含有少量灰塵，進入真空泵后與水混合，常隨水一起從排氣孔排出，對泵的磨損小。此外，特別突出的特點是它的工作特性曲線和吸送工藝要求比較接近，能確保吸送工作順利進行。

當真空度在0~60%的區間變化時，氣量只在695~616米8/時之間變化，其變化率僅為11.4%，這樣小的變化能夠滿足吸送要求。

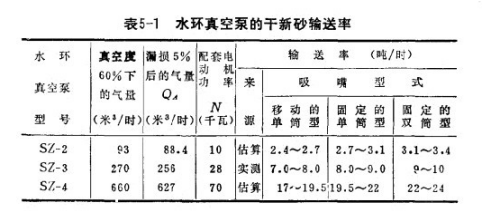

在真空吸送中，一般常用的三種水環真空泵的干新砂輸送率如表5-1所示。
