固體電解質界面( Solid2Electrolyte Interface,簡稱SEI)膜是一層選擇性透過膜,能使L i+自由透過,而電解液分子不能透過。電解液的組成和痕量的添加劑對SE I膜形成的電位[ 3 ] 、致密程度[ 3 ] 、電池不可逆容量損失[ 5 ] 、電池內阻[ 6 ]等有顯著的影響。水作為電解液中一種痕量組分,對鋰離子電池SE I膜的形成[ 1～3 ]和電池性能[ 6 ]有一定的影響。因此,在鋰離子電池的制作過程中,必須嚴格控制環境的濕度和正負極材料、電解液的含水量。目前,系統地研究鋰離子電池水分與綜合性能關系的論文還未見報道。本文討論在國內現行的工藝條件下,通過調節極片烘烤時間來調節極片水含量,研究了不同水含量與電池的容量、放電時間、內阻、循環容量衰減等性能的關系。

痕量水分測試儀(KF756,瑞士Metrohm公司) ;手套箱( 德國M. BRAUN公司) ;擎天電池性能檢測系統(BS2938 OL, BS2930 OR,廣州擎天公司) ;路華電池性能檢測系統(CELLTEST V2. 5,深圳路華公司) ?？栙M休庫侖法水分分析試劑( 34821 HYDRANAL Coulomat AK與Metrohm 痕量水分測試儀配套) ,萃取液、電解液(溶劑體系為乙基碳酸酯( EC) /二甲基碳酸酯(DMC) /甲乙基碳酸酯( EMC)三組分,日本三菱) 。

電極制備:正極LiCoO2、導電C、粘結劑按一定比例配成漿料;負極C (改性石墨) 、導電C、粘結劑按一定比例配成漿料。將配好的正負極漿料涂在正、負極集流體上,自然干燥后在對輥機上壓成極片,此時正極片含4 g混粉,負極片含119 g混粉。在真空條件下分批烘烤不同時間,使電極含水量不同。

電池裝配:將烘烤后的正負極片用聚丙烯隔膜隔離并卷繞制成標稱容量600 mA·h的鋰離子電池,但不注入電解液。電池水分的測試:向電池注入萃取液,用透明膠封住注液口,置于Ar氣環境的手套箱中,萃取后,抽出其中的萃取液,用Karl Fischer庫侖法測試其中水含量;同時用同一方法測試出電解液的水含量;電解液和電極的水分總和就是電池的含水量,以質量分數表示。電池電化學性能測試:向電池注入電解液、活化、化成、封口,測試電池容量、厚度、內阻、100次循環容量衰減、600 mA截止電壓316 V放電時間等性能。

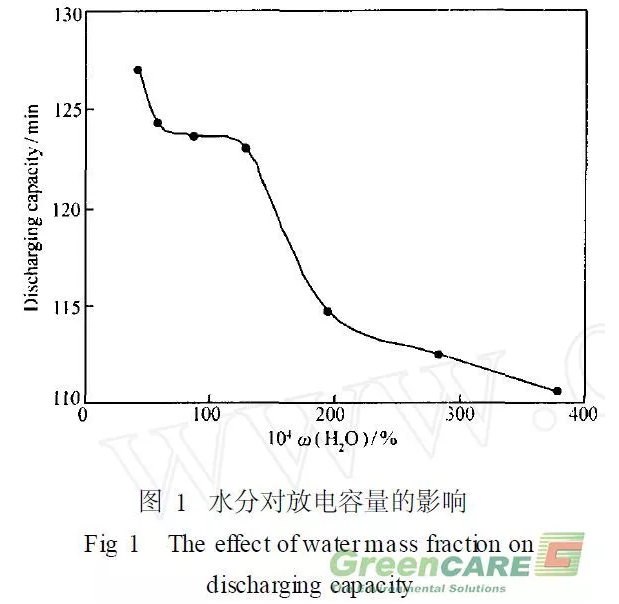

實驗電池的水含量和首次300 mA放電容量的關系如圖1所示。由圖1可知,在電池中水分小于01015%時,電池首次放電容量符合國標且變化較小(300 mA 放電( 125 ±2 ) min ) ; 在電池水分在01015%～0104%范圍內時,電池首次放電容量隨電池中水分的增加而減小。在鋰源恒定的條件下,電池首次放電容量的變化受如下2個主要因素制約:

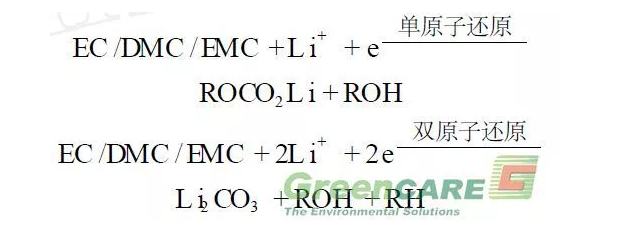

(1) SE I膜的形成消耗部分L i+ ,造成不可逆容量損失[ 3, 5, 7 ] ,使300 mA 放電時間縮短。其反應機理為[ 3 ] :

上圖中 R為烷基單電子還原過程生成的烷基碳酸鋰還可以與電解液中的痕量水發生反應,生成碳酸鋰。

2ROCO2L i +H2O L i2 CO3 +CO2 + 2ROH

當生成CO2后,在低電位下的負極表面,有新的化學反應發生:

2CO2 + 2L i+ + 2e Li2 CO3 +CO

由此可見,適量水分有助于形成以L i2 CO3為主、穩定性好、均勻致密的SE I膜。當SEI膜完全覆蓋負極以后,不可逆反應立即停止。

(2) SEI膜形成以后,在仍然有H2O存在的條件下, H2O會促使電解液中L iPF6的分解,使300 mA放電時間縮短。反應機理如下[ 7 ] :

LiPF6 L iF + PF5

PF5 +H2O POF3 + 2HF

在圖1中水分小于01015%時,以因素(1)起主導作用,在負極表面形成SE I膜以后, L i+消耗極少,電池300 mA放電時間較長且變化不大;水分在010150%～0104%范圍內時,以因素(2)起主導作用,隨著水分的增加,Li+消耗的量增加,電池300 mA放電時間減少。

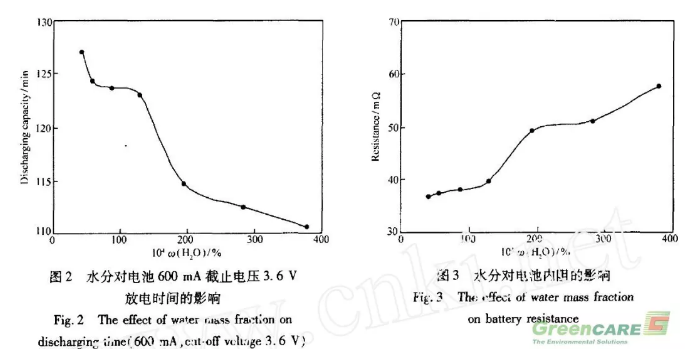

實驗電池的水含量和600 mA截止電壓3. 6V放電時間的關系如圖2所示。由圖2可知,電池中水分含量小于01015%時,電池600 mA截止電壓316 V放電時間較長且變化較小(放電(48 ±3) min) ;電池中水分含量在01015%～0104%范圍內時,電池600 mA截止電壓316 V放電時間隨電池中水分的增加而減小。

從嵌鋰開始到嵌鋰飽和,負極電位φ- (L i的電位)恒定。正極電位根據能斯特方程[ 2 ] :

φ+ =φθ + R ·T / ( Z ·F) ·ln ( [Co4 + ] / [Co3 + ] )

對于正極L ix CoO2電位,其控制因素就是Co4 + /Co3 + 這一氧化還原對。當Lix CoO2中x 減少時,[Co4 + ] / [Co3 + ]增大,電位φ+增加。在鋰源恒定的條件下,隨著x的減少,L i+含量逐漸減少,在L ix CoO2中其關系可以表示為: L i+減小, [Co4 + ] / [Co3 + ]增大,φ+升高,電池電動勢E =φ+ - φ- 增大。L i+一部分嵌入碳負極,另一部分被消耗掉,Li+的消耗是引起1C316 V平臺放電時間變化的主要因素。其消耗的原理與水分對電池首次放電容量的影響相同。

實驗電池的水分和內阻的關系見圖3。由圖中可知,在電池水分小于01015%時,內阻較小且變化較小( (38 ±3) mΩ) ;在電池水分在01015%～0104%范圍內時,隨著電池水分的增加,內阻呈上升的趨勢。產生電池內阻差異的主要因素有如下2個方面:

(1) SEI膜的差異導致電池內阻的差異。在EC /DMC /EMC電解液溶劑體系中,痕量的水能夠形成以Li2CO3為主、穩定性好、均勻致密的SE I膜[ 3, 8 ] ,其內阻較小。

(2)水分含量多于體系形成SE I膜的所需含量時,在SEI膜表面生成POF3和L iF沉淀,導致電池內阻增加。

實驗電池的水分和100次循環容量衰減的關系見圖4。由圖可知, 100次循環容量衰減在電池水分含量小于01015%時維持在較穩定的狀態(衰減( 718 ±015) %) ,在電池水分含量在01015% ～0104%范圍內時,電池容量衰減隨水分含量增加而逐漸減小。這與SE I膜的致密程度和均勻性有關[ 3, 7, 8 ] 。當SEI膜均勻致密時,電解液溶劑不易嵌入到負極中,占據Li+嵌入空位,因此容量衰減很少。與此相反,當SEI膜的局部不致密、不均勻時,Li+嵌入空位被電解液溶劑占據相對較容易。L i2 CO3是形成均勻致密SEI膜最主要的組分, EC /DMC /EMC電解液溶劑體系中,適量的水能促進以Li2 CO3為主的SEI膜的形成,當水分含量足夠或者過量時,形成的SE I膜就越致密、均勻,溶劑嵌入碳負極的概率就越小。這就是水分在01015% ～0104%范圍內時,電池容量衰減隨水分含量增加而逐漸減小的原因。當水分小于01015%時,在負極表面形成了較致密的SEI膜,使溶劑嵌入維持在平衡狀態。因此,電池容量衰減維持在比較穩定的狀態。

實驗電池的水分對電池殼體厚度的影響見圖5。由圖可知,電池水分小于01015%時,電池厚度符合國標(4125 ±0105) mm;電池水分在01015%～0104%范圍內時,電池厚度隨水分的增加而增大。影響電池厚度的因素有如下2個方面:

(1)電極本身的膨脹[ 1, 2 ] 。正極材料L ix CoO2在L i+脫嵌的過程中( x 從1減小到014) ,層間距從01465 nm增大到01485 nm,正極體積膨脹。負極材料石墨在L i+ 嵌入過程中, 石墨層間距d002從01345 4 nm增大到01370 6 nm (L iC6 ) [ 1, 2 ] ,負極體積膨脹。但這種膨脹一般都在工藝設計范圍內,不會引起殼體厚度增加。

(2)在SEI膜形成過程中,生成的HF、短鏈R2H、CO2、CO等氣體[ 3, 5, 7 ] ,電解液溶劑分解產生的氣體R2H等[ 5 ] 。SE I膜生成以后水的存在使LiPF6分解生成HF氣體。在以上的2個因素中,因素(2)占主導地位,它是導致電池中水分大于01015%時,電池厚度隨水分增加呈增大趨勢的主要因素。

參?考?文?獻

?1?CHEN L i2Quan (陳立泉). B attery B iom inthly (電池) [ J ] , 1998, 28 (6) : 255

?2?GUO Bing2Kun (郭炳昆) , XU Hui (徐徽) ,WANG Xian2You (王先友) , et al. L ithium Ion Battery(鋰離子電池) [M ].Changsha (長沙) : Zhongnan University Press(中南大學出版社) , 2002: 417

?3?Doron Aurbach, Yair Ein2Eli. J Electrochem Soc[ J ] , 1995, 142 (6) : 1 746

?4?Aurbach D,Weissman I, Zaban A. J Electrochim Acta [ J ] , 1999, 45: 1 135

?5?HUANG Feng(黃峰) , ZHOU Yun2Hong(周運鴻). B attery B im onthly (電池) [ J ] , 2001, 31 (6) : 290

?6?HU Guang2Xia (胡廣俠) , XIE J ing2Ying(解晶瑩). Electrochem istry (電化學) [ J ] , 2002, 8 (3) : 123

?7?XU Zhong2Yu (徐仲榆). Chin J Power Sources (電源技術) [ J ] , 2000, 24 (3) : 171

?8?XU Zhong2Yu (徐仲榆). Chin J Power Sources (電源技術) [ J ] , 2000, 24 (5) : 295

Influence ofWa terMa ss Fraction on Performance of L ithium Ion Ba tter ies

XIAO Shun2Huaa3, ZHANGMing2Fangb(a Key Laboratory forN onferrousM etalM ach ining Technology ofM in istry of Education,Depa rtm en t of M ateria l and Chem istry Engineering, Guilin Institute of Technology, Gu ilin 541004;b Shenzhen Hua Yue B ao B a ttery Co. L td, Shenzhen)

Abstract?The influence of watermass fraction on the performance of L ithium2ion batterieswas studied. The results show that the comp rehensive electrochemical performance of Lithium2ion batteries is the best with the

first discharging capacity (125 ±2) minutes at 300 mA, discharging time (48 ±3) minutes at 600 mA and 316 V cut2off voltage, resistance (38 ±3) mΩ, thickness ( 4125 ±0105) mm, capacity attenuation of 100 cycles (718 ±015) % when the water mass fraction is controlled within 01015%. The experimental results were analyzed by the formation mechanism of negative SEI film and the reaction p rocess of water in the electrolyte.
